压差旁通平衡阀(800X)
压差旁通平衡阀(800X)是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的互定直，并可大限度地降低系统的噪音，以及过大压差对设备造成的损坏。压差旁通平衡阀(800X)优越于其他平衡阀的地方在于它没有执行机构， 介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。
压差旁通平衡阀(800X)由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。
压差旁通平衡阀(800X)用于空调系统供回水之间以平衡压差的阀门，可提高系统的利用率，保持压差的准确恒定值，并可大限度地降低系统的噪音，以及过大压差对设备造成的损坏。压差旁通平衡阀(800X)优越于其它平衡阀，它不需其它执行机械， 靠介质自身的压力差来达到系统平衡之功能，节约能源及安装场地空间。
压差旁通平衡阀(800X)利用水力自力控制，不需要其它装置和能源，保养简便。
压差旁通平衡阀(800X)广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
压差旁通平衡阀(800X)工作原理：
当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此压差通过接管作用于导阀膜片两侧，改变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。
阀体材质：黄铜、铸铁、铸钢、碳钢、WCB、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢等。工作压力0.6Mpa-69.0Mpa。工作温度：-196℃-1000℃。连接方式：法兰、焊接、内螺纹、外螺纹、对焊、承插焊、卡套、卡箍。驱动方式：手动、蜗轮、气动、液动、电动。适用石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。
设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。

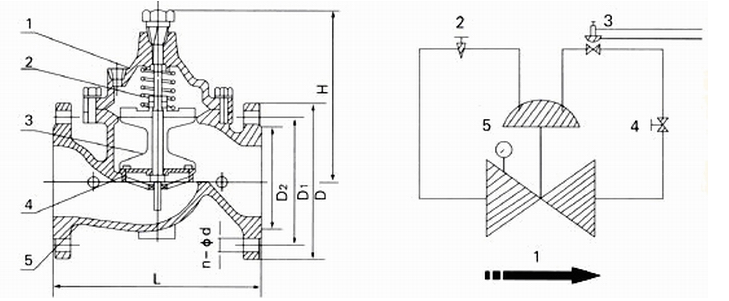

1、压差旁通平衡阀(800X)结构图：
2、压差旁通平衡阀(800X)主要外形及连接尺寸：
| 公称通径DN（mm） | 尺寸（mm） | |||||||
| L | D | D1 | A1 | A | H1 | H | F | |
| 25 | 205 | 115 | 85 | 190 | 270 | 100 | 160 | 110 |
| 32 | 210 | 135 | 100 | 200 | 280 | 105 | 175 | 115 |
| 40 | 210 | 145 | 110 | 210 | 300 | 130 | 210 | 160 |
| 50 | 240 | 165 | 125 | 215 | 320 | 135 | 230 | 170 |
| 65 | 275 | 185 | 145 | 230 | 340 | 150 | 270 | 185 |
| 80 | 290 | 200 | 160 | 240 | 350 | 180 | 290 | 220 |
| 100 | 370 | 220 | 180 | 255 | 400 | 230 | 370 | 280 |
| 125 | 400 | 250 | 210 | 270 | 420 | 285 | 420 | 320 |
| 150 | 455 | 285 | 240 | 280 | 430 | 320 | 460 | 370 |
| 200 | 550 | 340 | 295 | 290 | 450 | 415 | 720 | 460 |
| 250 | 745 | 405 | 355 | 310 | 460 | 500 | 770 | 525 |
| 300 | 800 | 460 | 410 | 330 | 470 | 600 | 900 | 610 |
| 350 | 830 | 52 | 470 | 350 | 480 | 635 | 1035 | 700 |
| 400 | 860 | 580 | 525 | 360 | 495 | 660 | 1400 | 750 |
| 450 | 860 | 640 | 585 | 380 | 520 | 680 | 1440 | 780 |
| 500 | 950 | 705 | 650 | 395 | 550 | 730 | 1680 | 830 |
| 600 | 1100 | 840 | 770 | 420 | 570 | 780 | 1880 | 888 |
