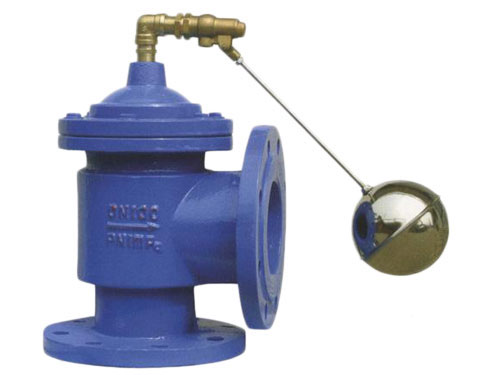

液压水位控制阀(H142X)
液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。该产品适用于工矿企业、民用建筑中各种水箱（池）、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。
液压水位控制阀被广泛用于石油化工、化工、煤气、 气、液化石油气、暖通行业以及一般工业中。
液压水位控制阀使用介质：浩净水
液压水位控制阀使用压力：Hl42x 4T A、Hl42x一4一A：0 05MPa～0 4MPa;H142X 10—A：O 05MPa～1MPa
液压水位控制阀介质温度：≤60℃
液压水位控制阀运用液压原理控制，结构新颖合理。
液压水位控制阀工作平稳。在规定的使用压力范围内可无水锤冲击。
液压水位控制阀重量轻，体积小。
液压水位控制阀安装维修方便。

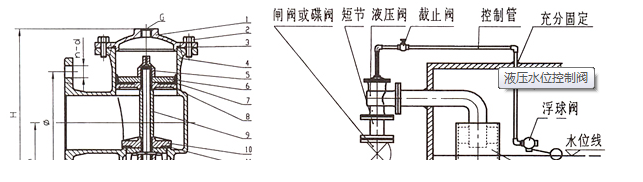

1.阀盖；2.螺栓：3.0型密封圈；4.阀体；5.螺母；6.压盖；7.密封圈；8.压盖2：9.活塞杆；l0.阀瓣；11.密封垫；12.导向压盖；13.螺母 安装形式及注意事项 将液压水位控制阀垂直固定在进水管上，然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。 液压水位控制阀进水管和出水管连接法兰Hl42x一4T—A为0 6MPa标准法兰； Hl42x 10—A为IMPa标准法兰。 进水管直径应大于或等于阀门公称通径，出水口应低于浮球阀。 浮球阀安装应距离水管一米以上； 为防止虹吸倒流，水箱内出口管出水口应略高于控制水位。 为防止噪声及水位波动，出水口应设置消能筒。 使用时，截止阀应全开，如同一水池安装二只以上阀则应保持同一水平面。 因主阀关闭要滞后浮球阀关l才j约30～50秒，故水箱要有足够的空余容积，以防溢水。 为防止杂质、砂粒进入阀内引起工作失灵，阀前应装过滤器。 如安装在地下室水池，则应在地下泵房安装报警装置。 液压水位控制阀只提供液压阀和浮球阀，其余设备均由用户另购或自制。
结构和安装尺寸
| 型 号 | 规格 (DN) |
G (in) |
小 (mm) |
A (mm) |
B (mm) |
H (mm) |
n-d (mm) |
重量 (kg) |
阀体材料 |
| H142X-4T-A | 80 | t／2 | 150 | 115 | 120 | 255 | 4 19 | 16 | 铸铜 |
| 100 | 1／2 | 170 | 132 | 150 | 294 | 24 | |||
| 150 | 3／4 | 225 | 140 | 200 | 370 | 8 19 | 50 | ||
| H142X-4-A | 200 | 3／4 | 280 | 190 | 210 | 455 | 82 | 铸铁 | |
| 250 | 3／4 | 335 | 220 | 240 | 525 | 12 19 | 144 | ||
| 80 | 1／2 | 160 | 145 | 145 | 328 | 8 19 | 20 | ||
| 100 | 1／2 | 180 | 160 | 160 | 357 | 29 | |||
| 150 | 3／4 | 240 | 180 | 200 | 4i5 | 8—23 | 60 | ||
| H142X-10-A | 200 | 1 | 295 | 215 | 230 | 482 | 8—23 | 95 | 铸 |
